螺旋板换热器

螺旋板换热器

螺旋板换热器

螺旋板换热器

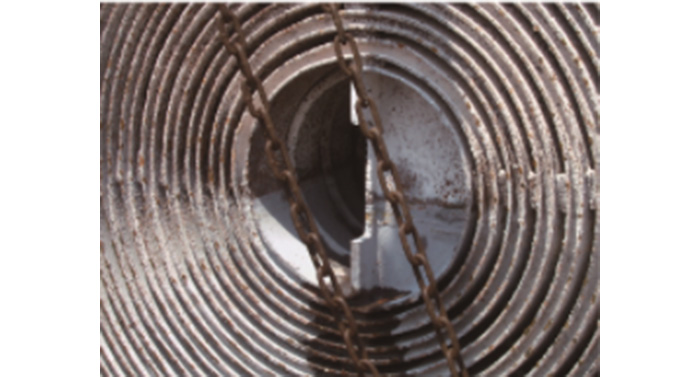

  螺旋板换热器,是由两张平行的金属板卷制成两个螺旋形通道,冷热流体之间通过螺旋板壁进行换热的换热器。螺旋板换热器有可拆的和不可拆的两种型式。


湖南省中达换热装备有限公司


  螺旋板换热器的特点:

  1、传热效能好。弯曲的螺施通道和定距柱,有利于增强流体的满流状态通道内流体阻力小,可提高设计流速,有助于 提高传热系数。对于水-水换热传热系数可达18~3.5千瓦每平方米每摄氏度(kW(m(·C))。

  2、有自清洗作用。单通道内的流体通过通道内杂质沉积处时,流速会相对提高,容易把杂质冲掉。

  3、不可拆式结构的密封性能好,适用于剧毒、易燃、易爆或贵重流体的换热。

  4、相邻通道内的流体呈纯逆流方式流动,可得到最大的对数平均温差,有利于小温差传热,适用于回收低温位热能。

  5、结构较紧凑单位设备体积内的传热面积可达150米(/米)。

  6、由于螺旋通道本身的弹性自由膨胀,温差应力小。

  7、价格低廉。能否选用螺旋板换热器的关键是堵塞问题,尽管它有自清洗作用,但由于设计或操作不当也会发生堵塞,这时即使用可拆式结构也难于用机械方法清洗。采用水、气或蒸汽吹洗,操作方便,效果更好。螺旋板换热器最大的缺点是检修困难,如发生内圈螺旋板破裂,便会使整台设备报废。


湖南省中达换热装备有限公司


  螺旋板式换热器结构及性能:

  1、本设备由两张卷制而成,形成了两个均匀的螺 旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。

  2、在壳体上的接管采用切向结构,局部阻力小, 由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速 使之具备较高的传热能力。

  3、型不可拆式螺旋板式换热器螺旋通道的端面采 用焊接密封,因而具有较高的密封性。

  4、l型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性、有沉淀液体的热交换。

  5、l型可拆式螺旋板换热器结构原理与不可拆式换 热器基本相同,但其两个通道可拆开清洗,适用范围较广。


  6、单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定:并联组合、串 联组合、设备和通道间距相同结构原理可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔, 四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成, 板片和垫片的四个角孔形成了流体的分配管和汇集管,同 时又合理地将冷热流体分开,使其分别在每块板片两侧的 流道中流动,通过板片进行热交换。 螺旋板换热器应用 螺旋板换热器应用广泛。在中国,中小型合成氨厂的变换 热交换器和合成塔下部的热交换器已先后用螺旋板换热器 取代管壳式换热器。烧碱厂的电解液加热器和浓碱液的冷 却器,采用螺旋板换热器所用的设备费仅为管壳式换热器 的1/3。


湖南省中达换热装备有限公司


  此外,这种换热器用于塔顶冷凝、淬火油冷却、发 烟硫酸冷却和脂肪酸冷却等都有良好的效果。这种设备用于蒸汽的冷凝和无相变的对流传热效果最佳,也可用于沸腾传热。
